| Product | Ni/Au |
Cu |
Cu +OSP |
Core E-679FG(R) SAC |
Core E-700G(R) SAC |
Core E-700G(R) NiPdAu +SAC |
Core E-705G(R) NiPdAu +SAC |
Eutectic Solder |
Electro Sn |
|---|---|---|---|---|---|---|---|---|---|
| MB50-NCR standard/Map | ● | - | ● | - | - | - | - | - | - |
| MB50-CR standard/Map |
● | ● | ● | ● | - | - | - | - | ● |
| CC80 | ● | ● | ● | ● | - | - | - | - | - |
| CC80-NCR | ● | ● | ● | - | - | - | - | - | - |
| CC80-FR2 | - | - | ● | - | - | - | - | - | - |
| CC80MarkⅡ | - | ● | ● | - | - | - | - | - | - |
| FC150LC-1×1 | ● | ● | ● | - | - | - | ● | - | ● |
| FC150-1×1 | ● | ● | ● | ● | - | - | - | - | - |
| FC150-2×2 | ● | ● | ● | - | ● | ● | ● | - | - |
| FC150R-2×2 | ● | ● | ● | - | ● | ● | - | - | - |
| FC200-1×1 | ● | ● | ● | ● | - | - | - | - | - |
| FC200-2×2 | ● | ● | ● | ● | ● | - | - | ● | - |
| FC200SC-2×3 | ● | ● | ● | - | ● | - | - | - | ● |
| FC200SC-3×3 | ● | ● | ● | - | ● | - | - | - | ● |

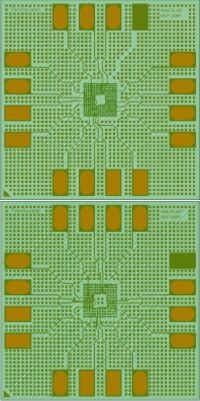

| WLP300P/400P | ● | - | - | - | - | - | - | - | - |
| EM0101JY | - | ● | - | - | - | - | - | - | - |

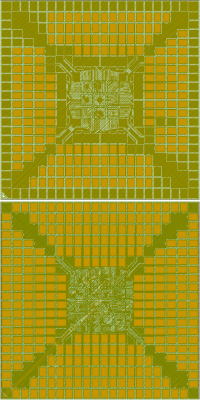

| STAC | ● | ● | ● | - | - | - | ● | - | - |
| Specification | WALTS-KIT MB50-0102JY_NCR *NCR: Non Center Solder Resist |
|---|---|
| Solder Resist Under Chip | MB50-0101JY_NCR |
| Structure | 1-2-1 Build up Substrate |
| Layer Structure | Layer1 Signal Layer (no Via) Layer2~Layer4 Mesh |
| Outline | 17.0mm×17.0mm×t(0.8mm~1.0mm) |
| Core Material | Core: E-679FGR Build Layer: ABF-GX13 |
| Solder Resist Material | PSR4000 AUS-703 |
| Lead Min L/S | 20μm/30μm |
| Number of Lead | 536 |
| Pad Dimensions | φ0.8μm (SR opening: φ0.65μm) |
| Number of Measurement Pad | 32 pads |
| Elctrode | Electroless Ni/Au plating |
| Specification | WALTS-KIT MB50-0104JY_CR WALTS-KIT MB50-0105JY_CR *CR: Center Solder Resist |
|---|---|
| Solder Resist Under Chip | MB50-0101JY_CR |
| Structure | 1-2-1 Build up Substrate |
| Layer Structure | Layer1 Signal Layer (no Via) Layer2~Layer4 Mesh |
| Outline | 17.0mm×17.0mm×t(0.8mm~1.0mm) |
| Core Material | WALTS-KIT MB50-0104JY_CR Core: E-679FGR Build Layer: ABF-SH9K WALTS-KIT MB50-0105JY_CR Core: E-679FGR Build Layer: ABF-GX13 |
| Solder Resist Material | WALTS-KIT MB50-0104JY_CR PFR800AUS-410 WALTS-KIT MB50-0105JY_CR PSR4000 AUS-703 |
| Lead Min L/S | 20μm/30μm |
| Number of Lead | 536 |
| Pad Dimensions | φ0.8μm (SR opening: φ0.65μm) |
| Number of Measurement Pad | 32 pads |
| Electrode | WALTS-KIT MB50-0104JY_CR Electroless Ni/Au plating WALTS-KIT MB50-0105JY_CR Electroless Ni/Au plating Cu + OSP Cu (option: Solder Coat / Sn Coat) *OSP: Organic Solderability Preservatives |
| Specification | WALTS-KIT MB50-0102JY_NCR【MAP】 *NCR: Non Center Solder Resist |
|---|---|
| Solder Resist Under Chip | MB50-0102JY_NCR |
| Structure | 1-2-1 Build up Substrate |
| Layer Structure | Layer1 Signal Layer (no Via) Layer2~Layer4 Mesh |
| Outline | 187.5mm×64.0mm×t(0.36mm) |
| Core Material | Core: E-679FGBS Build Layer: GX-13 |
| Solder Resist Material | PFR800 AUS-410 |
| Lead Min L/S | 20μm/30μm |
| Number of Lead | 536 |
| Pad Dimensions | φ0.8μm (SR opening: φ0.65μm) |
| Number of Measurement Pad | 32 pads |
| Electrode | Electroless Ni/Au plating Cu+OSP |
| Specification | WALTS-KIT MB50-0103JY_CR【MAP】 WALTS-KIT MB50-0104JY_CR【MAP】 *CR: Center Solder Resist |
|---|---|
| Solder Resist Under Chip | MB50-0103JY_CR, MB50-0104JY_CR |
| Structure | 1-2-1 Build up Substrate |
| Layer Structure | Layer1 Signal Layer (no Via) Layer2~Layer4 Mesh |
| Outline | 187.5mm×64.0mm×t(0.36mm) |
| Core Material | Core: E-679FGBS Build Layer: ABF-GX92 |
| Solder Resist Material | PSR4000 AUS-703 |
| Lead Min L/S | 20μm/30μm |
| Number of Lead | 536 |
| Pad Dimensions | φ0.8μm (SR opening: φ0.65μm) |
| Number of Measurement Pad | 32 pads |
| Electrode | WALTS-KIT MB50-0103JY_CR【MAP】 Electroless Ni/Au plating Cu + OSP Cu (option: Solder Coat / Sn Coat) WALTS-KIT MB50-0104JY_CR【MAP】 Electro Sn plating *OSP: Organic Solderability Preservatives |
| Specification | WALTS-TEG IP40-0101JY *Silicon Interposer [for WALTS-TEG CC40-0101JY] |
|---|---|
| Wafer Size | φ 8 inch |
| Wafer Thickness | 725±25μm |
| Chip Size | 10.0 mm■ |
| Pad Pitch | (1) 40μm pitch Full area + Staggered (Model Ⅰ) 40μm pitch Staggered (Model Ⅱ) (2) 250μm pitch Periphera (Outer Pad) |
| Function | -- Daisy Chian -- Bump Short Check ‐‐ Vernier -- Breakdown Voltage Check between the Bumps |
| Bump Size | --- |
| Bump Height | --- |
| Number of Pad | Model Ⅰ (1) 29576 pads/chip (2) 124 pads/chip (Outer Pad) Model Ⅱ (1) 1352 pads/chip (2) 124 pads/chip (Outer Pad) |
| Number of Chip | 228 chips/wafer |
| Polyimide (Option) | --- |
| Specification | WALTS-TEG IP40A-0101JY *Silicon Interposer [for WALTS-TEG CC40-0101JY] |
|---|---|
| Wafer Size | φ 12 inch |
| Wafer Thickness | 775±25μm |
| Chip Size | 10.0 mm■ |
| Pad Pitch | (1) 40μm pitch Full area + Staggered (2) 250μm pitch Periphera (Outer Pad) |
| Function | -- Daisy Chian -- Bump Short Check ‐‐ Vernier -- Breakdown Voltage Check between the Bumps |
| Bump Size | --- |
| Bump Height | --- |
| Number of Pad | (1) 29576 pads/chip (2) 124 pads/chip (Outer Pad) |
| Number of Chip | 616 chips/wafer |
| Polyimide (Option) | --- |
| Specification | WALTS-TEG IP80-0101JY *Silicon Interposer [for WALTS-TEG CC80-0101JY] |
|---|---|
| Wafer Size | φ 8 inch |
| Wafer Thickness | 725±25μm |
| Chip Size | 10.0 mm■ |
| Pad Pitch | (1) 80μm Staggered (Inner Pad) (2) 300μm Full Area (Center Core) (3) 250μm Periphera (Outer Pad) |
| Function | Daisy Chian |
| Bump Size | --- |
| Bump Height | --- |
| Number of Pad | (1) 648 pads/chip (2) 400 pads/chip (3) 124 pads/chip |
| Number of Chip | 228 chips/wafer |
| Polyimide (Option) | ○ |
| Specification | WALTS-KIT CC80-0104JY【MAP】 (Type A / Type B) |
|---|---|
| Structure | 1-2-1 Build up Substrate |
| Layer Structure | Layer 1, 2 Signal Layer(Via) Layer 3, 4 Mesh |
| Outline | Type A: 187.5mm×64.0mm×t(0.36mm) Type B: 187.5mm×64.0mm×t(0.35mm) |
| Core Material | Core: E-679FGBS Build Layer: GX-92 |
| Solder Resist Material | Type A: PSR4000 AUS-703 Type B: PSR4000 AUS-320 |
| Lead Min L/S | 32µm/48µm |
| Number of Lead | 648 |
| Pad Dimensions | φ0.75mm (SR opening: φ0.67mm) |
| Number of Measurement Pad | 72 pads |
| Electrode | Electroless Ni/Au Plating Cu Cu + OSP *OSP: Organic Solderability Preservatives |
| Specification | WALTS-KIT CC80-0104JY_NCR【MAP】 |
|---|---|
| Structure | 1-2-1 Build up Substrate |
| Layer Structure | Layer 1, 2 Signal Layer(Via) Layer 3, 4 Mesh |
| Outline | 187.5mm×64.0mm×t(0.36mm) |
| Core Material | Core: E-679FGBS Build Layer: GX-92 |
| Solder Resist Material | PSR4000 AUS-703 |
| Lead Min L/S | 32µm/48µm |
| Number of Electrode | Peripheral: 648 Full Area: 400 |
| Pad Dimensions | φ0.75mm (SR opening: φ0.67mm) |
| Number of Measurement Pad | 72 pads |
| Electrode | Electroless Ni/Au Plating Cu Cu + OSP *OSP: Organic Solderability Preservatives |
| Specification | WALTS-KIT CC80-FR2【MAP】ModelⅠ |
|---|---|
| Structure | 1-2-1 Build up Substrate |
| Layer Structure | Layer 1, 2 Signal Layer Layer 3, 4 Mesh |
| Outline | 187.5mm×64.0mm×t(0.35mm) |
| Core Material | Core: E-679FGBS Build Layer: GX-92 |
| Solder Resist Material | PSR800 AUS-410 |
| Solder Resist thickness above Cu metal | 10µm |
| Lead Min L/S | 32µm/48µm |
| Number of Electrode | Peripheral: 648 Full Area: 400 |
| Pad Dimensions | φ0.75mm (SR opening: φ0.67mm) |
| Number of Measurement Pad | 72 pads |
| Electrode | Cu + OSP *OSP: Organic Solderability Preservatives |
| Specification | WALTS-KIT CC80MarkⅡ-0201JY【MAP】 |
|---|---|
| Structure | 1-2-1 Build up Substrate |
| Layer Structure | Layer 1, 2 Wiringl Layer (Via) Layer 3, 4 Dummy Layer (Via) |
| Outline | 230.0mm×62.5mm×t(0.36mm) |
| Core Material | Core:HL832NSFLC (0.2mmt) Build Layer: ABF-GX13 |
| Solder Resist Material | PFR800 AUS-410 |
| Lead Min L/S | 16µm/24µm |
| Number of Electrode | 1660 (Peripheral) 2916 (Center Core) |
| Pad Dimensions | <Square> 0.70mm×0.48mm (SR opening: 0.62mm×0.40mm) <Dome> 0.71mm×0.48mm (SR opening: 0.63mm×0.40mm) |
| Number of Measurement Pad | <Square> 68 pads <Dome> 8 pads |
| Electrode | Cu Cu + OSP *OSP: Organic Solderability Preservatives |
| Specification | WALTS-KIT FC150LC-0302JY |
|---|---|
| Layer Structure | 2-2-2 |
| Outline | 55.0mm×55.0mm×t(0.634mm) |
| Core Material | Core: E-705G |
| Solder Resist | PSR4000 AUS-703 |
| Land Size | φ0.13mm● |
| Number of Lead | 25921 (161×161) |
| SR Opening | φ90μm● |
| Number of Measurement Pad | 240 pads |
| Daisy Pattern | ① Daisy Chain Pattern A: 196 Pads(14×14) ② Daisy Chain Pattern B: 72 Pads(12×6) ③ Daisy Chain Pattern C: 169 Pads(13×13) ④ Daisy Pattern D: 12 Pads(4×3) |
| Electrode | Cu Cu+OSP Electroless Plating: Ni/Pd/Au Electroless Plating: Ni/Pd/Au+SnAgCu Electro Plating: Sn etc. |
| Specification | WALTS-KIT 01A150P-10-2 1×1 |
|---|---|
| Structure | Rigid Substrate (Both) |
| Outline | 30.0mm×30.0mm×t(0.96mm) |
| Core Material | Core: E-679FGR |
| Solder Resist | PSR4000 AUS-703 |
| Land Size | φ0.12mm● |
| Number of Lead | 3721 (61×61) |
| SR Opening | φ80μm● |
| Number of Measurement Pad | 24 pads |
| Daisy Chain | Center Area 16×15 Matrix Corner Area 15×15 four Matrix |
| Electrode | Electroless Ni/Au Plating Cu + OSP (option Solder Coat) *OSP: Organic Solderability Preservatives |
| Specification | WALTS-KIT FC150-0104JY 2×2 (E-700G) |
|---|---|
| Structure | Rigid Substrate (Both) |
| Outline | 35.0mm×35.0mm×t(0.96mm) |
| Core Material | Core: E-700G |
| Solder Resist | PSR4000 AUS-703 |
| Land Size | φ0.12mm● |
| Number of Lead | 14884 (3721/chip×4) |
| SR Opening | φ80μm● |
| Number of Measurement Pad | 32 pads |
| Daisy Chain | Center Area 30×30 Matrix Corner Area 15×15 four Matrix |
| Electrode | Electroless Ni/Au Plating NiPdAu+SAC Cu + OSP (option Solder Coat) *OSP: Organic Solderability Preservatives |
| Specification | WALTS-KIT FC150-0103JY 2×2 (E-705G) |
|---|---|
| Structure | Rigid Substrate (Both) |
| Outline | 35.0mm×35.0mm×t(0.36mm) |
| Core Material | Core: E-705G |
| Solder Resist | PSR4000 AUS-703 |
| Land Size | φ0.12mm● |
| Number of Lead | 14884 (3721/chip×4) |
| SR Opening | φ80μm● |
| Number of Measurement Pad | 32 pads |
| Daisy Chain | Center Area 30×30 Matrix Corner Area 15×15 four Matrix |
| Electrode | NiPdAu+SAC |
| Specification | WALTS-KIT FC150R-0102JY 2×2 |
|---|---|
| Structure | Rigid Substrate (Both) |
| Outline | 35.0mm×35.0mm×t(0.96mm) |
| Core Material | Core: E-700G |
| Solder Resist | PSR4000 AUS-703 |
| Land Size | φ0.12mm● |
| Number of Lead | 14884 (3721/chip×4) |
| SR Opening | φ80μm● |
| Number of Measurement Pad | 32 pads |
| Daisy Chain | Center Area 30×30 Matrix Corner Area 15×15 four Matrix |
| Electrode | Cu Cu+OSP Electroless Plating: Ni/Pd/Au Plating NiPdAu+SAC Cu + SAC *OSP: Organic Solderability Preservatives |
| Specification | WALTS-KIT 01A200P-10 1×1 |
|---|---|
| Structure | Rigid Substrate (Both) |
| Outline | 35.0mm×35.0mm×t(0.86mm) |
| Core Material | core: E-679FGR |
| Solder Resist | PSR4000 AUS-703 |
| Land Size | φ0.14mm● |
| Number of Lead | 2116 (46×46) |
| Vehicle | 10mm×10mm 200μm pitch area |
| SR Opening | φ95μm● |
| Number of Measurement Pad | 24 pads |
| Daisy Chain | Center Area 12×12 Matrix Corner Area 12×11 four Matrix |
| Electrode | Electroless Ni/Au Plating Cu Cu + OSP (option Solder Coat) *OSP: Organic Solderability Preservatives |

| Specification | WALTS-KIT 01A200P-10_C400 1×1 |
|---|---|
| Structure | Rigid Substrate (Both) |
| Outline | 35.0mm×35.0mm×t(0.46mm) |
| Core Material | core: E-679FGR |
| Solder Resist | PSR4000 AUS-703 |
| Land Size | φ0.14mm● |
| Number of Lead | 2116 (46×46) |
| Vehicle | 10mm×10mm 200μm pitch area |
| SR Opening | φ95μm● |
| Number of Measurement Pad | 24 pads |
| Daisy Chain | Center Area 12×12 Matrix Corner Area 12×11 four Matrix |
| Electrode | SnAgCu |
| Specification | WALTS-KIT FC200-0101JY 2×2 WALTS-KIT FC200-0102JY 2×2 |
|---|---|
| Structure | Rigid Substrate (Both) |
| Outline | 35.0mm×35.0mm×t(0.87mm) |
| Core Material | WALTS-KIT FC200-0101JY 2×2 core: E-679FGR WALTS-KIT FC200-0102JY 2×2 core: E-700GR |
| Solder Resist | PSR4000 AUS-703 |
| Land Size | φ0.14mm● |
| Number of Lead | 8464 (2116/chip×4) |
| Vehicle | 20mm×20mm 200μm pitch area |
| SR Opening | φ95μm● |
| Number of Measurement Pad | 32 pads |
| Daisy Chain | Center Area 20×18 Matrix Corner Area 12×11 four Matrix |
| Electrode | Electroless Ni/Au Plating Cu + OSP (option Solder Coat) *OSP: Organic Solderability Preservatives |
| Specification | WALTS-KIT FC200SC-0202JY 2×3 |
|---|---|
| Structure | Rigid Substrate (Both) |
| Outline | 35.0mm×35.0mm×t(1.05mm) |
| Core Material | Core: E-700G |
| Solder Resist | PSR4000 AUS-703 |
| Land Size | φ0.14mm● |
| Number of Lead | 2904 (484/chip×6) |
| Vehicle | 10.04mm×15.06mm 200µm pitch area |
| SR Opening | φ95μm● |
| Number of Measurement Pad | 64 pads |
| Daisy Chain | Center Area 8×10 two Matrix Corner Area 12×11 four Matrix Out Side Area 7×12 two Matrix |
| Electrode | Electro Ni/Au Plating Electro Sn Plating Cu + OSP (option Solder Coat) *OSP: Organic Solderability Preservatives |
| Specification | WALTS-KIT FC200SC-0202JY 3×3 |
|---|---|
| Structure | Rigid Substrate (Both) |
| Outline | 35.0mm×35.0mm×t(1.05mm) |
| Core Material | E-700G |
| Solder Resist | PSR4000 AUS-703 |
| Land Size | φ0.14mm● |
| Number of Lead | 4356 (484/chip×9) |
| Vehicle | 15.06mm×15.06mm 200µm pitch area |
| SR Opening | φ95μm● |
| Number of Measurement Pad | 64 pads |
| Daisy Chain | Center Area 12×12 Matrix Corner Area 12×11 four Matrix Out Side Area 10×7 two Matrix Out Side Area 7×12 two Matrix |
| Electrode | Electro Ni/Au Plating Electro Sn Plating Cu + OSP (option Solder Coat) *OSP: Organic Solderability Preservatives |
| Specification | WALTS-KIT WLP300P/400P * for WLP TEG (0.4mm pitch & 0.3mm pitch) |
|---|---|
| Structure | 1-0-1 Build up Substrate |
| Layer Structure | Layer1, Layer2 |
| Outline | 30.0mm×30.0mm×t(0.93mm) |
| Core Material | Core: E-679FGR Build Layer: ABF-GX13 |
| Solder Resist Material | PSR4000 AUS-703 |
| Number of Lead | WLP300P: 264 WLP400P: 144 |
| Pad Dimensions | 2.4mm×4.0mm (SR opening: 2.2mm×3.8mm) |
| Number of Measurement Pad | 15 pads |
| Elctrode | Electroless Ni/Au plating |
| Specification | WALTS-KIT EM0101JY |
|---|---|
| Outline | 250.0mm×90.0mm×t(1.53mm) |
| Core Material | Core: E-679GT |
| Solder Resist Material | PSR4000 AUS-703 |
| Lead Min L/S | ①L/S=40µm/15µm ②L/S=40µm/20µm ③L/S=40µm/30µm ④L/S=40µm/40µm ⑤L/S=40µm/50µm |
| Specification | WALTS-KIT STAC-0201JY |
|---|---|
| Structure | Rigid Substrate (Both) |
| Outline | 45.0mm×45.0mm×t(0.55mm) |
| Core Material | Core: E-705G |
| Solder Resist | PSR4000 AUS-703 |
| FCA Area | Pad Pitch: 300µm SR Opening: φ110µm ・Top Side: for 1×1 chip, 3×3 chip ・Bottom Side: for 2×2 chip, 4×4chip |
| Electrode | Cu Cu + OSP Ni/Au Ni/Pd/Au+SnAgCu *OSP: Organic Solderability Preservatives |
| Specification | WALTS-COF STANDARD |
|---|---|
| Core Material | S'PERFLEC-S Grade (KAPTON) S'PERFLEC-US Grade (ESPANEX) |
| Composition | Polyimide: KAPTON (38µm), ESPANEX(34µm) Cu: Sputtered 8µm |
| Solder Resist | --- |
| Plating Material | Sn (0.2±0.05) |
| Lead Pitch | ①12.5µm/12.5µm ②15.0µm/10.0µm ③10.0µm/15.0µm ④10.0µm/10.0µm |
| Pad Dimensions | 3.0mm×1.5mm |
| Specification | WALTS-KIT LCD30-0101JY |
|---|---|
| Material | Non Alkali Glass |
| Outline | 52.55mm×24.00mm×t(0.70mm) |
| Wire Material | ITO 1,500Å (option IZO) |
| Function | ‐‐Daisy Chain ‐‐Breakdown Voltage Check between the Bumps |
| Conformed Chip | WALTS-TEG LCD30-0101JY |
| Specification | WALTS-KIT LCD30-0102JY |
|---|---|
| Material | Non Alkali Glass |
| Outline | 52.55mm×24.00mm×t(0.70mm) |
| Wire Material | Al-Nd (150nm) |
| Function | ‐‐Daisy Chain ‐‐Breakdown Voltage Check between the Bumps |
| Leed Protection Film | siN |
| Conformed Chip | WALTS-TEG LCD30-0101JY |
| Specification | WALTS-KIT COF30-0101JY |
|---|---|
| State | Reel |
| Product Name | S'PERFLEX |
| Plating Material | Au |
〒814-0001
福岡市早良区百道浜3-8-33-608
福岡システムLSI総合開発センター
TEL 092-405-8711
FAX 092-405-8731
